成都小型家用污水处理净化技术

文章出处:成都名膜水处理设备有限公司 人气:发表时间:2019-12-31

本实用新型是一种小型家用污水处理净化装置,包括净化箱体和支撑脚,其特征在于,所述净化箱体的箱体体身呈中空的长方体结构设置,所述丝杠上通过螺纹套有移动块,所述净化箱体的外侧壁安有维修窗口,所述出水管的管道上安有电磁阀。本实用新型结构紧凑,操作简便,通过设置过滤网一,过滤网二,带有刮板的伸缩驱动装置,设有铁丝刷的丝杠,配合垃圾收集箱,清理过程省时省力,避免了清理时工序繁琐,劳动强度大的情况,减少了因清理不及时而发生的堵塞情况,通过设置液体分布板,鹅卵石层,呈蜂窝状结构并且填充有活性炭的活性炭层,带有防水紫外灯的消毒层,有效改善了家庭污水的净化效果,大大节约了污水净化处理成本。



  权利要求书

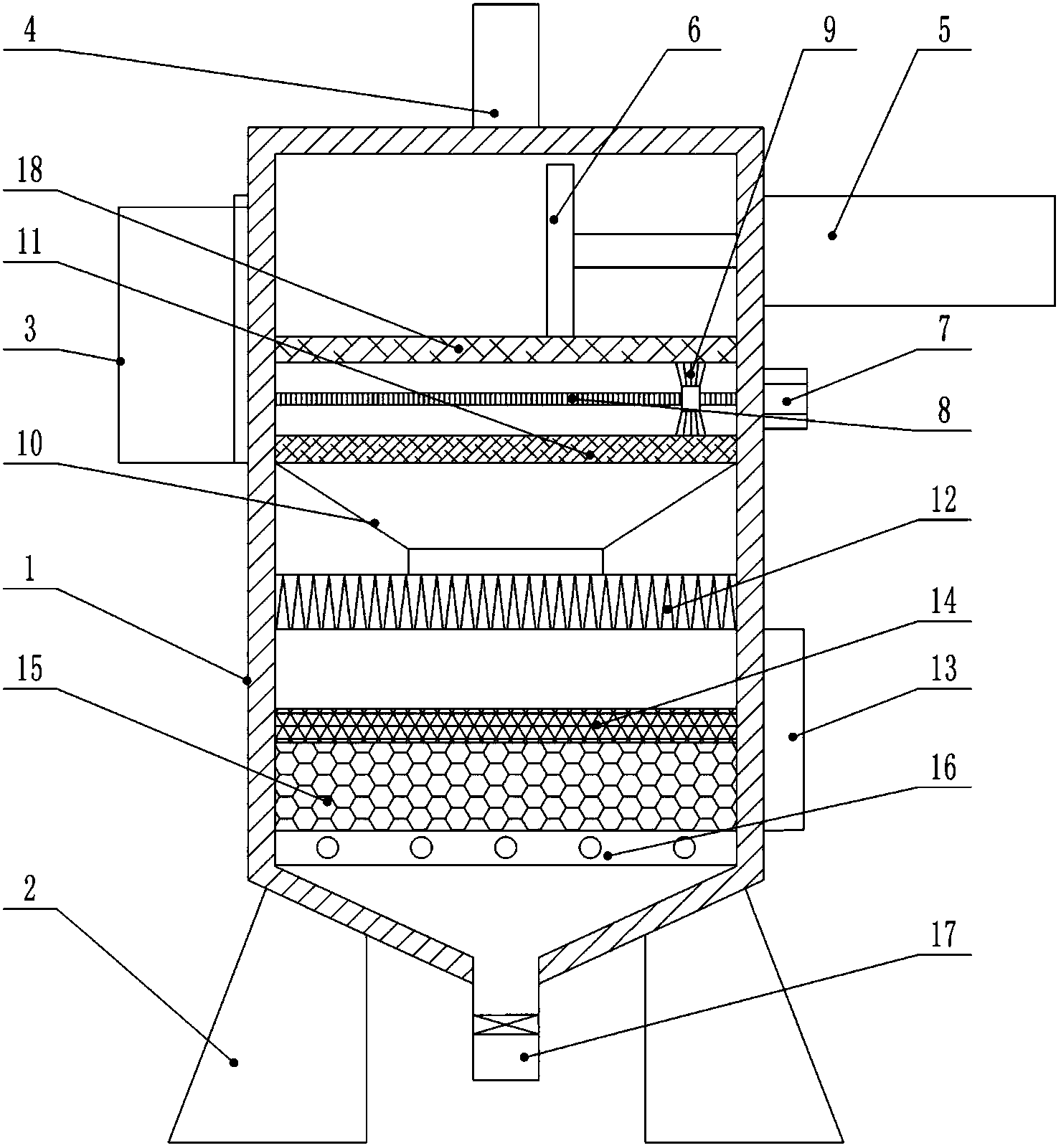

  1.一种小型家用污水处理净化装置,包括净化箱体(1)和支撑脚(2),其特征在于,所述净化箱体(1)的箱体体身呈中空的长方体结构设置,所述支撑脚(2)竖直安装在所述净化箱体(1)的底部四周,所述净化箱体(1)的顶端竖直安有污水进水管(4),所述污水进水管(4)的出水端贯穿所述净化箱体(1)的顶端与所述净化箱体(1)的内部相连通,所述净化箱体(1)的内部由上到下水平设有过滤网一(18)和过滤网二(11),所述过滤网一(18)和所述过滤网二(11)均与所述净化箱体(1)的内壁贴合设置并且均可拆卸安装在所述净化箱体(1)的内壁上,所述过滤网一(18)的孔径大于所述过滤网二(11)的孔径,所述过滤网一(18)的上方安有刮板(6),所述刮板(6)的底部与所述过滤网一(18)的上表面贴合设置,所述刮板(6)的一端连有水平的伸缩驱动装置(5),所述伸缩驱动装置(5)固定安装在所述净化箱体(1)的外壁上,所述过滤网一(18)和所述过滤网二(11)之间设有水平的丝杠(8),所述丝杠(8)上距离所述伸缩驱动装置(5)较远的一端转动安装在所述净化箱体(1)的内壁上,所述丝杠(8)的另一端贯穿所述净化箱体(1)的侧壁连有水平的驱动电机(7),所述驱动电机(7)固定安装在所述净化箱体(1)的外壁上,所述丝杠(8)上通过螺纹套有移动块,所述移动块上安有铁丝刷(9),所述铁丝刷(9)与所述过滤网一(18)的下表面、所述过滤网二(11)的上表面贴合设置,与所述伸缩驱动装置(5)相对的所述净化箱体(1)的外壁上安有垃圾收集箱(3),所述垃圾收集箱(3)的侧壁进口端贯穿所述净化箱体(1)的侧壁分别与所述过滤网一(18)的上方和所述过滤网二(11)的上方连通,所述垃圾收集箱(3)与所述净化箱体(1)的连通处设有与所述净化箱体(1)密封连接的可启闭的开关门,所述过滤网二(11)的下表面安有进液斗(10),所述进液斗(10)的底部连有水平的液体分布板(12),所述液体分布板(12)固定安装在所述净化箱体(1)的内壁上,所述液体分布板(12)上均布有若干液体分布孔,所述液体分布板(12)的下方安有水平的活性炭层(15),所述活性炭层(15)呈蜂窝状结构并且填充有活性炭,所述活性炭层(15)的上表面设有鹅卵石层(14),所述鹅卵石层(14)包括设有通孔结构的网箱,所述网箱内填充有鹅卵石,所述网箱固定安装在所述净化箱体(1)的内壁上,所述活性炭层(15)的下表面设有消毒层(16),所述消毒层(16)内安有若干防水紫外灯,所述防水紫外灯等间距平行安装在所述净化箱体(1)的内壁上,所述净化箱体(1)的外侧壁安有维修窗口(13),所述维修窗口(13)位于所述液体分布板(12)和所述消毒层(16)之间,所述净化箱体(1)的底部连有竖直的出水管(17),所述出水管(17)的管道上安有电磁阀。

  2.根据权利要求1所述的一种小型家用污水处理净化装置,其特征在于,所述伸缩驱动装置(5)为伸缩液压缸。

  3.根据权利要求1所述的一种小型家用污水处理净化装置,其特征在于,所述驱动电机(7)采用伺服电机。

  4.根据权利要求1所述的一种小型家用污水处理净化装置,其特征在于,所述液体分布孔为上宽下窄的圆台结构。

  说明书

  一种小型家用污水处理净化装置

  技术领域

  本实用新型涉及污水净化设备技术领域,尤其涉及一种小型家用污水处理净化装置。

  背景技术

  人们在家庭生活中的做饭洗菜、洗衣服、洗澡等需求,都会耗费大量的水,使得生活污水越来越多,而污水产生后,人们往往会直接排入下水道中,造成水资源极大的浪费。家庭生活中产生的污水不会含有重金属污染物,往往只是含有一些泥沙,饭菜等生活中产生的污染物,因此,家庭生活污水通过净化处理后能够再次利用,用来浇花、拖地板、冲厕所等,利用率非常高。传统使用的家用污水净化装置在长期使用过程中,对家庭污水的净化效果不理想,因清理不及时,容易发生堵塞,需要及时人工对净化过滤产生的垃圾全部清理出来,清理时工序繁琐,劳动强度大,大大增加了污水净化处理成本。

  发明内容

  本实用新型旨在解决现有技术的不足,而提供一种小型家用污水处理净化装置。

  本实用新型为实现上述目的,采用以下技术方案:

  一种小型家用污水处理净化装置,包括净化箱体和支撑脚,其特征在于,所述净化箱体的箱体体身呈中空的长方体结构设置,所述支撑脚竖直安装在所述净化箱体的底部四周,所述净化箱体的顶端竖直安有污水进水管,所述污水进水管的出水端贯穿所述净化箱体的顶端与所述净化箱体的内部相连通,所述净化箱体的内部由上到下水平设有过滤网一和过滤网二,所述过滤网一和所述过滤网二均与所述净化箱体的内壁贴合设置并且均可拆卸安装在所述净化箱体的内壁上,所述过滤网一的孔径大于所述过滤网二的孔径,所述过滤网一的上方安有刮板,所述刮板的底部与所述过滤网一的上表面贴合设置,所述刮板的一端连有水平的伸缩驱动装置,所述伸缩驱动装置固定安装在所述净化箱体的外壁上,所述过滤网一和所述过滤网二之间设有水平的丝杠,所述丝杠上距离所述伸缩驱动装置较远的一端转动安装在所述净化箱体的内壁上,所述丝杠的另一端贯穿所述净化箱体的侧壁连有水平的驱动电机,所述驱动电机固定安装在所述净化箱体的外壁上,所述丝杠上通过螺纹套有移动块,所述移动块上安有铁丝刷,所述铁丝刷与所述过滤网一的下表面、所述过滤网二的上表面贴合设置,与所述伸缩驱动装置相对的所述净化箱体的外壁上安有垃圾收集箱,所述垃圾收集箱的侧壁进口端贯穿所述净化箱体的侧壁分别与所述过滤网一的上方和所述过滤网二的上方连通,所述垃圾收集箱与所述净化箱体的连通处设有与所述净化箱体密封连接的可启闭的开关门,所述过滤网二的下表面安有进液斗,所述进液斗的底部连有水平的液体分布板,所述液体分布板固定安装在所述净化箱体的内壁上,所述液体分布板上均布有若干液体分布孔,所述液体分布板的下方安有水平的活性炭层,所述活性炭层呈蜂窝状结构并且填充有活性炭,所述活性炭层的上表面设有鹅卵石层,所述鹅卵石层包括设有通孔结构的网箱,所述网箱内填充有鹅卵石,所述网箱固定安装在所述净化箱体的内壁上,所述活性炭层的下表面设有消毒层,所述消毒层内安有若干防水紫外灯,所述防水紫外灯等间距平行安装在所述净化箱体的内壁上,所述净化箱体的外侧壁安有维修窗口,所述维修窗口位于所述液体分布板和所述消毒层之间,所述净化箱体的底部连有竖直的出水管,所述出水管的管道上安有电磁阀。

  所述伸缩驱动装置为伸缩液压缸。

  所述驱动电机采用伺服电机。

  所述液体分布孔为上宽下窄的圆台结构。

  本实用新型的有益效果是:本实用新型结构紧凑,操作简便,通过设置过滤网一,过滤网二,带有刮板的伸缩驱动装置,设有铁丝刷的丝杠,配合垃圾收集箱,清理过程省时省力,避免了清理时工序繁琐,劳动强度大的情况,减少了因清理不及时而发生的堵塞情况,通过设置液体分布板,鹅卵石层,呈蜂窝状结构并且填充有活性炭的活性炭层,带有防水紫外灯的消毒层,有效改善了家庭污水的净化效果,大大节约了污水净化处理成本。

《成都小型家用污水处理净化技术》本文由成都名膜水处理设备有限公司编辑整理发布 http://www.cdmmscl.com
